Полки и фрамуги

Полка — это глухой недвижимый элемент дверного блока, который заполняет дверной проем по ширине. По своей конструкции полки могут быть изготовлены двух видов:

— полка, изготовленная заодно с дверной коробкой. Дверная коробка и полка представляющие собой единую цельную конструкцию. Ширина полки min 5 мм, max 250 мм

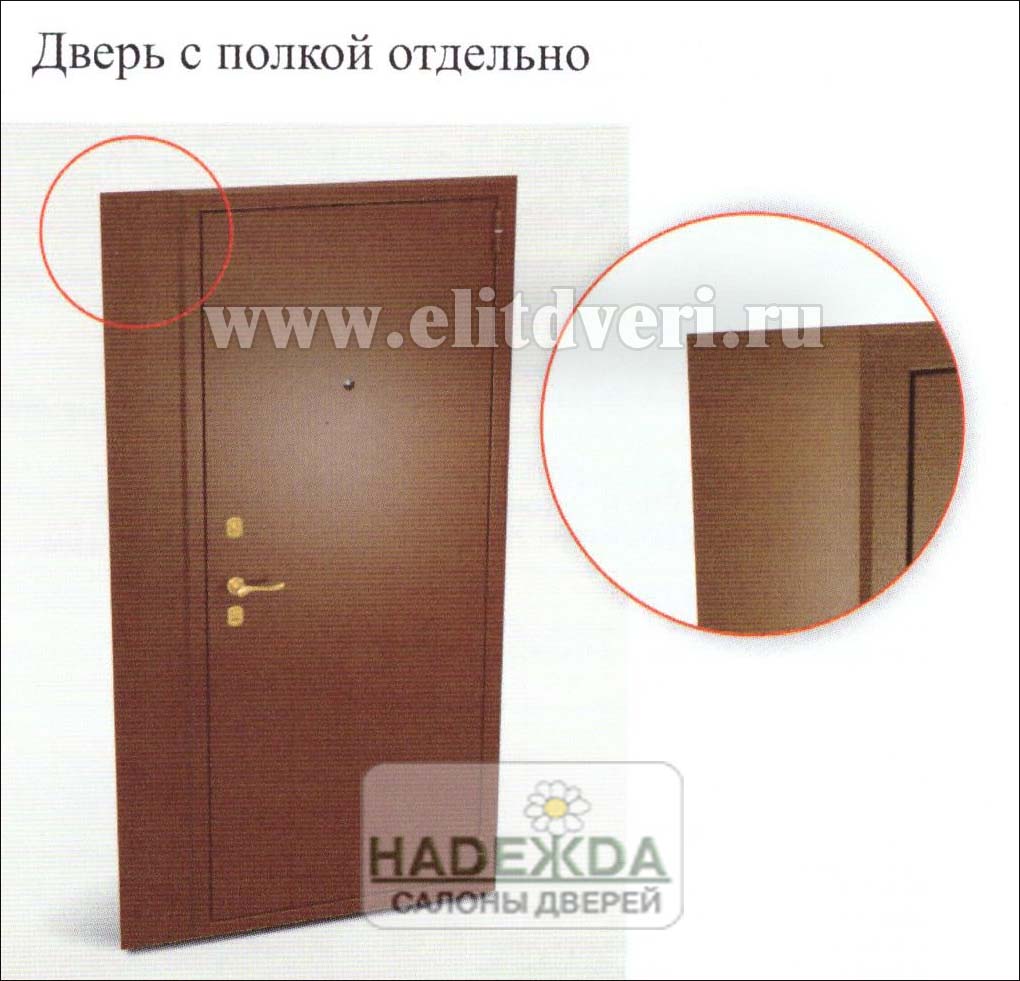

— полка, изготовленная отдельно от дверной коробки. Дверная коробка и полка, представляющие собой два отдельных элемента, которые соединяются между собой во время монтажа дверного блока в проем. Ширина полки min 70 мм, max 1000 мм.

Полки могут располагаться справа, слева и симметрично с двух сторон, относительно двери. При наличии скрытых петель, полка со стороны петель не допускается.

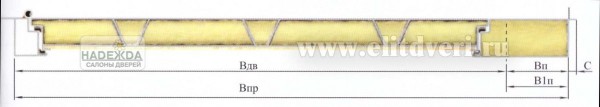

Обозначения:

Вдв — ширина двери
Вп — ширина полки
Впр — ширина проема
С=30 для ДС 2/1, ДС 2/2, ДС 2/3, ДС3/1, ДС 3/2, ДС 3/3
С=10 для ДС 2А, ДС 3А

Двери с фрамугами

Фрамуга — это глухой недвижимый элемент дверного блока, который заполняет дверной проем по высоте. По своей конструкции фрамуги могут быть изготовлены двух видов:

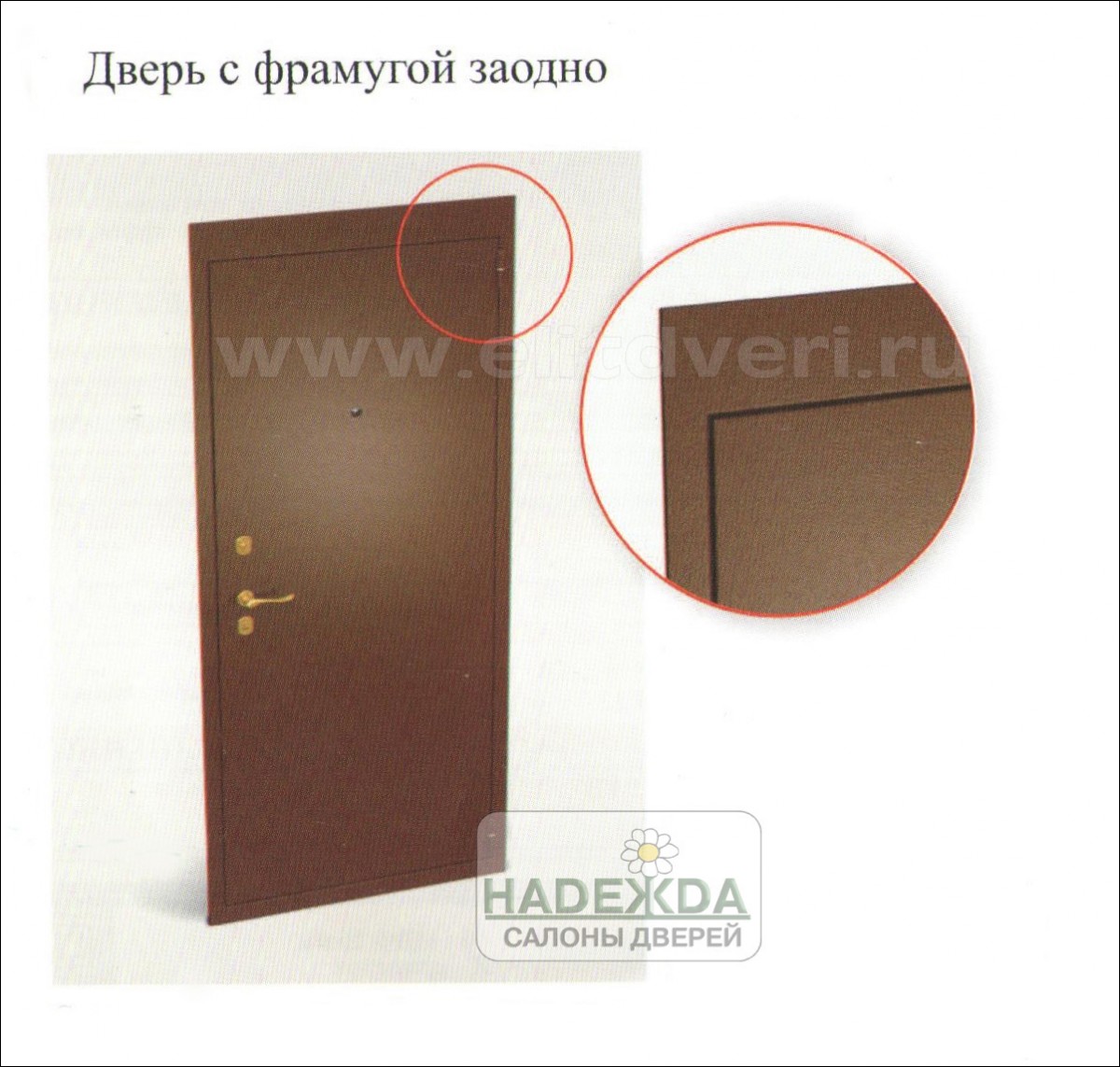

— фрамуга, изготовленная заодно с дверной коробкой. Дверная коробка и фрамуга, представляющие собой единую цельную конструкцию. Высота фрамуги min 10 мм, max 250 мм

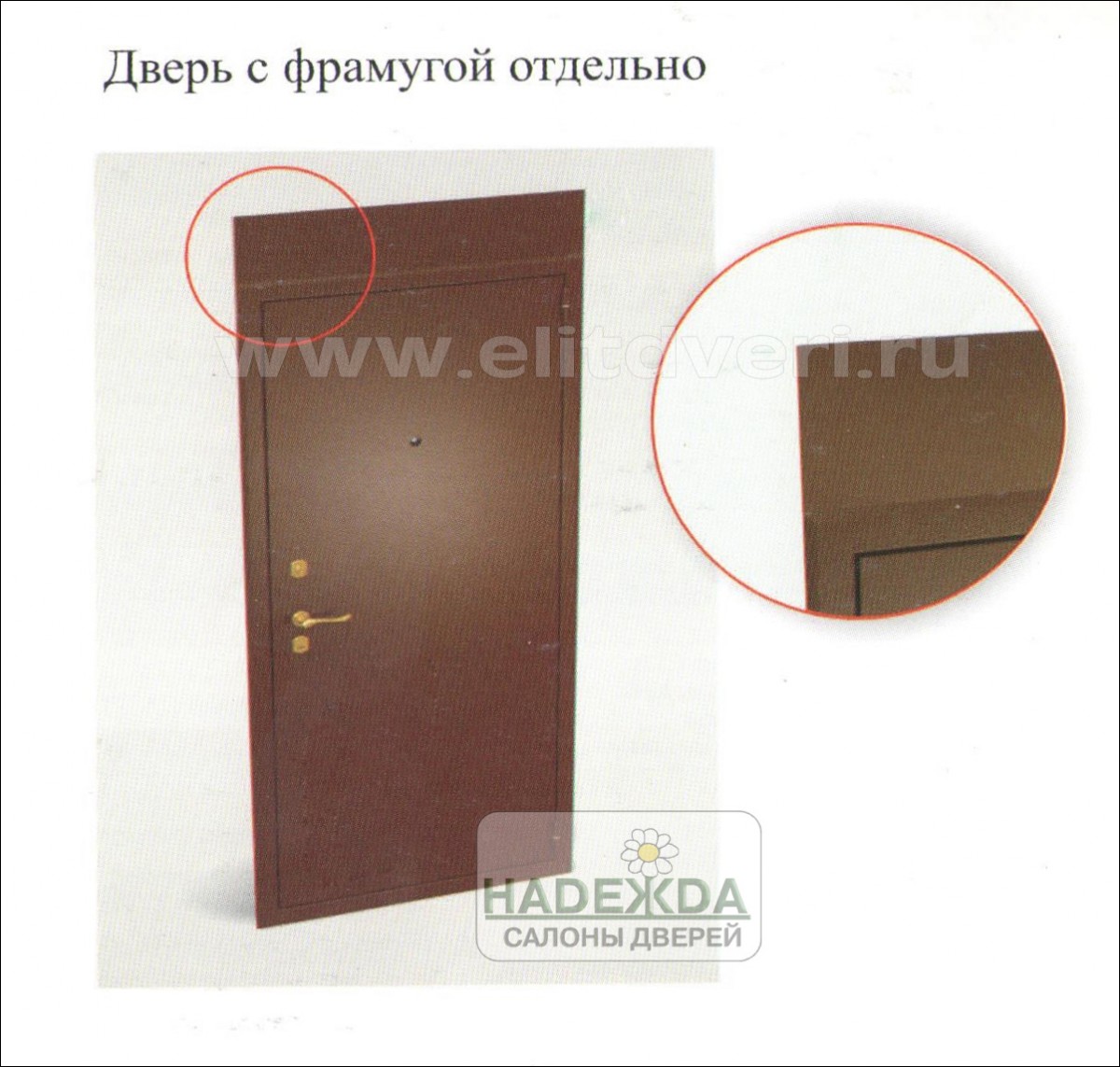

— фрамуга, изготовленная отдельно от дверной коробки. Дверная коробка и фрамуга, представляющие собой два отдельных элемента, которые соединяются между собой во время монтажа дверного блока в проем. Высота фрамуги min 70 мм, max 1000 мм.

Обратите внимание, что в дверном блоке одновременно и полки и фрамуга не могут быть единой конструкцией с дверной коробкой.

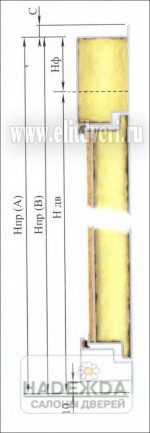

Обозначения:

Н — высота двери
Нф — высота фрамуги
Нпр — высота проема
С — ширина отбортовки
Оптимальный технологический зазор — 5 мм
